Stella 5.3 · Elektrokemi och batterier 8 sidor A4 · print-ready
Kapitel 5 · Periodiska systemet och elektrokemi

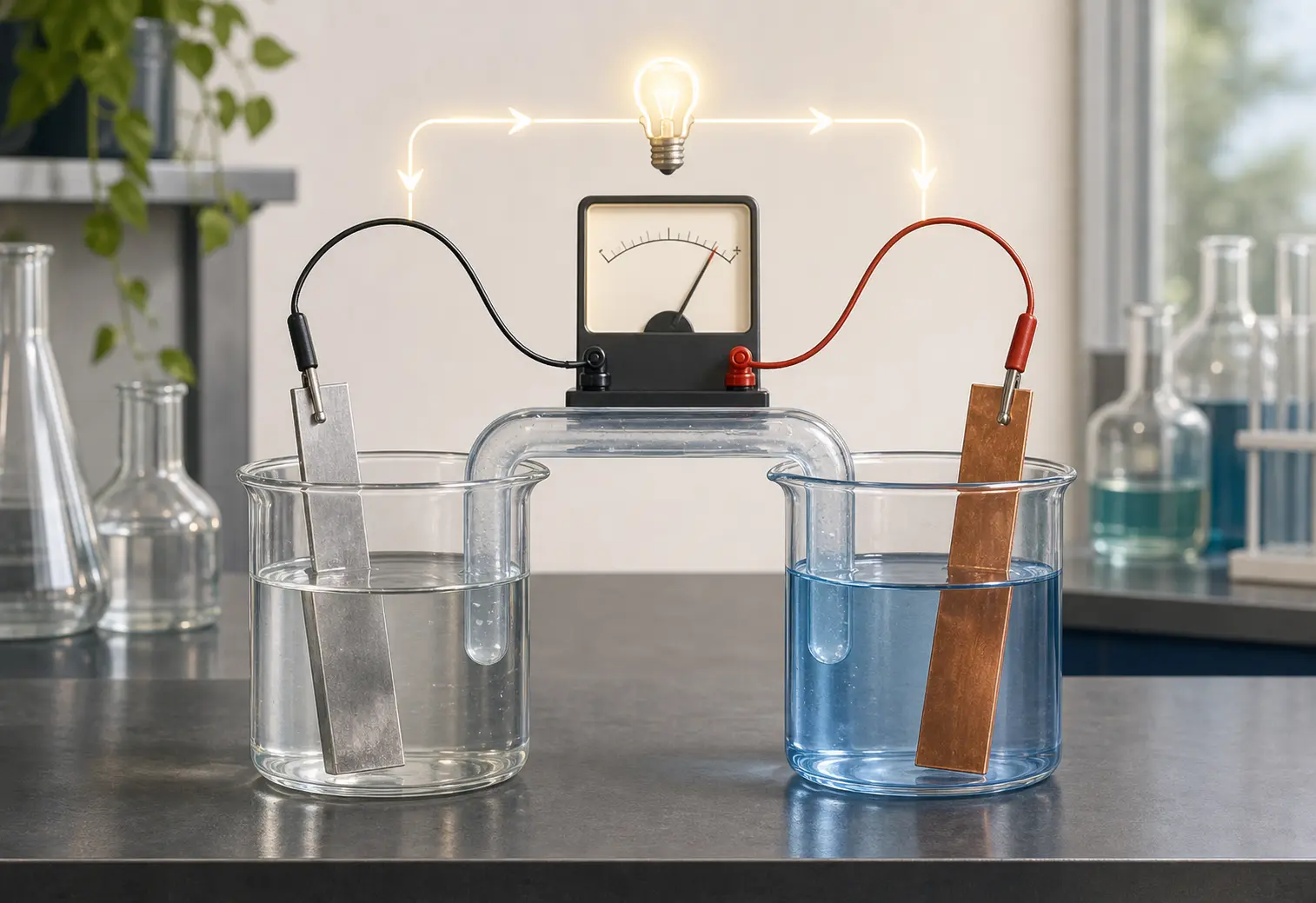

Figur 5.3.0 Galvanisk cell — spontan redox ger elektrisk ström.
5.3 · Avsnitt

Elektrokemi och batterier

Varje gång du laddar din telefon eller startar en bil sker elektrokemi. I ett batteri omvandlas kemisk energi till elektrisk energi via spontana redoxreaktioner — elektroner vandrar genom en yttre krets och driver din apparat.

Redox är kärnan: ett ämne avger elektroner (oxideras), ett annat tar emot dem (reduceras). Anod, katod, elektrolyt och spänningsserien — alla dessa begrepp hänger ihop i ett elegant system.

Vi lär oss hur en galvanisk cell fungerar och hur spänningsserien förutsäger vilken reaktion som sker.

Lärandemål

  • Definiera oxidation och reduktion i termer av elektronöverföring.
  • Förklara anod, katod, elektrolyt och saltbrygga i en galvanisk cell.
  • Använda spänningsserien för att avgöra vilken reaktion som är spontan.
  • Skriva och balansera enkla halvreaktioner.
  • Koppla elektrokemi till batteriteknik och laddningsbara celler.

Öppningsfrågan

Zink löses upp i koppar(II)sulfatlösning — du ser koppar fällas ut och zinkmetallen minskar. Varför? Och hur kan vi ta vara på de elektroner som överförs och göra dem till en användbar ström?

Zink är ett starkare reduktionsmedel än koppar — det avger elektroner spontant till Cu²⁺. Kopplar vi upp en yttre ledare fångar vi upp elektronflödet. Det är en galvanisk cell.

Redoxreaktion — en reaktion där elektroner överförs. Oxidation = avger elektroner. Reduktion = tar emot elektroner. OIL RIG: Oxidation Is Loss, Reduction Is Gain.
1 / 8
5.3 · Elektrokemi och batterier

Hur fungerar ett batteri egentligen?

Tre elever diskuterar vad som händer inuti ett batteri när det driver en lampa. Vem tänker rätt?

Concept cartoon — Elektrokemi: Liam, Aisha och Noor diskuterar hur ett batteri fungerar.
Figur 5.3.1 Liam, Aisha och Noor diskuterar batteriets mekanism.

Diskutera i par (3 min): vems förklaring håller — och vad fattas i de andras resonemang?

ÖVNING 5.3.A
  1. Vad menas med att elektroner "flödar" i en krets? Var befinner de sig i ett batteri respektive i ledaren?
  2. Varför slutar ett batteri fungera när det är "tomt"?
2 / 8
5.3 · Elektrokemi och batterier

Den galvaniska cellens delar

En galvanisk cell (voltacell) omvandlar kemisk energi till elektrisk energi via en spontan redoxreaktion. De fyra nyckeldelarna:

  • Anod (−): metall som oxideras, avger elektroner till yttre kretsen. Exempel: Zn → Zn²⁺ + 2e⁻.
  • Katod (+): elektrod där reduktion sker, tar emot elektroner. Exempel: Cu²⁺ + 2e⁻ → Cu.
  • Elektrolyt: jonledande lösning (t.ex. ZnSO₄, CuSO₄) som transporterar joner och balanserar laddning.
  • Saltbrygga: förbinder de två halvreaktionerna, låter joner passera för att hålla elektrisk neutralitet.

Spänningsserien

Spänningsserien ordnar metaller (och H₂) efter deras tendens att oxideras. Metaller längre upp (Li, K, Na, Mg, Al, Zn) oxideras lättare — de är starkare reduktionsmedel. Metaller längre ner (Ag, Au, Pt) reduceras lättare. En spontan reaktion sker när en metall högre upp i serien är anod och en metall längre ner är katod.

Stor insikt

Spänningsserien förutsäger spontanitet. Om Zn befinner sig ovanför Cu i serien sker Zn-oxidation spontant när de kopplas ihop — ingen extern energi behövs. Det är den galvaniska cellens drivkraft.

ÖVNING 5.3.B
  1. Skriv halvreaktionerna för anod och katod i en Zn–Cu-cell. Vilken metall oxideras?
  2. Varför används en saltbrygga och inte bara en direkt koppling mellan lösningarna?
  3. Kan en Ag–Zn-cell ge spontan ström? Motivera med spänningsserien.
3 / 8
5.3 · Elektrokemi och batterier

Redox och galvanisk cell — grundbegrepp.

1

Vad kallas en reaktion där ett ämne avger elektroner?

s. 216
2

I ett galvaniskt element — vid vilken elektrod sker oxidation?

s. 220
3

Vilken metall står högst (mest oädel) i spänningsserien av följande?

s. 222
AKoppar (Cu)
BZink (Zn)
CSilver (Ag)
DGuld (Au)
4

Förklara vad som menas med en redoxreaktion.

s. 218
5

Vad kallas den elektrod i ett galvaniskt element där reduktion sker?

s. 220
AAnod
BKatod
CSaltbrygga
DElektrolyt
4 / 8
5.3 · Elektrokemi och batterier

Exempel: analysera en Mg–Ag-cell

Fråga: En galvanisk cell byggs med magnesium (Mg) och silver (Ag) i sina respektive sulfatlösningar. Identifiera anod, katod och skriv halvreaktionerna. Är reaktionen spontan?
Tankegång
  • Spänningsserien: Mg ligger långt ovanför Ag → Mg oxideras lättare → Mg är anod.
  • Ag tar emot elektroner → Ag⁺ reduceras → Ag är katod.
  • Anodreaktion: Mg → Mg²⁺ + 2e⁻ (oxidation).
  • Katodreaktion: 2Ag⁺ + 2e⁻ → 2Ag (reduktion).
  • Mg befinner sig ovanför Ag i spänningsserien → spontan reaktion.
Svar: Anod = Mg (oxideras). Katod = Ag (reduceras). Spontan — Mg är starkare reduktionsmedel än Ag.

Tillämpning — nivå 2

Tillämpa redox och spänningsserien på nya situationer.

6

Ett galvaniskt element byggs med en zinkplåt i zinksulfatlösning och en kopparplåt i kopparsulfatlösning. Förklara vad som händer vid varje elektrod och i vilken riktning elektronerna rör sig.

s. 220-226
7

Ett galvaniskt element består av magnesium och silver. Ange vilken metall som är anod respektive katod, skriv halvcellsreaktionerna och ange elektronflödets riktning.

s. 222
8

Förklara varför saltbryggan är nödvändig i ett galvaniskt element.

s. 220-224
9

Hur omvandlas kopparjoner (Cu²⁺) till metalliskt koppar i en reaktion med aluminium?

FAS2C Eget_NP#8 Q18
AKopparjonerna oxideras av aluminium
BKopparjonerna reduceras genom att ta upp elektroner från aluminium
CAluminium ersätter helt enkelt kopparjoner utan elektronutbyte
DKoppar och aluminium bildar en legering
10

Varför leder en saltlösning elektrisk ström?

FAS2C Eget_NP#9 Q20
ASaltet innehåller fria elektroner
BSaltet delas upp i positiva och negativa joner som kan röra sig fritt
CVattenmolekyler är polära
DSaltet reagerar kemiskt med vatten
5 / 8
5.3 · Elektrokemi och batterier

Koppla redox, spänningsserien och batteriteknik.

11

En elev bygger ett galvaniskt element med järn och koppar. Efter en tid observerar eleven att järnplåten blivit tunnare och att kopparlösningens blå färg bleknat. Vilken slutsats är korrekt?

s. 216-229
AJärn oxideras vid anoden (Fe → Fe²⁺ + 2e⁻) och kopparjoner reduceras vid katoden (Cu²⁺ + 2e⁻ → Cu), vilket förklarar att järnplåten tunnas och Cu²⁺-koncentrationen minskar
BKoppar oxideras vid anoden och järn reduceras vid katoden, eftersom koppar är oädlare än järn i spänningsserien och därför avger elektroner lättare
CJärnplåten tunnas på grund av korrosion från syran i lösningen och blåfärgen bleknar för att kopparsulfat sönderdelas av den elektriska strömmen i sig
DBåde järn och koppar oxideras samtidigt vid sina respektive elektroder, och elektronerna flödar åt båda hållen genom saltbryggan som fungerar som ledare
12

Tre galvaniska element sätts upp med koppar som en elektrod och zink, järn respektive magnesium som den andra. Vilken förutsägelse om spänningen är korrekt?

s. 216-229
AElementet med magnesium och koppar ger högst spänning eftersom skillnaden i elektrodpotential mellan magnesium och koppar är störst i spänningsserien
BElementet med zink och koppar ger högst spänning eftersom zink har flest valenselektroner att avge och därmed skapar det starkaste elektronflödet
CAlla tre elementen ger exakt samma spänning eftersom koppar alltid fungerar som katod och spänningen bestäms enbart av katodens potential
DElementet med järn och koppar ger högst spänning eftersom järn är närmast koppar i spänningsserien och närliggande metaller reagerar mest effektivt
13

Koppar utvinns ur gruvavfall genom att lagga aluminiumburkar i hinkar med vatten. Adelhetsordning: Mg < Al < Zn < Fe < Cu < Ag. Vilken beskrivning förklarar processen?

FAS0C NP-elkem#2
Mest reaktiv (minst ädel)→→→→Minst reaktiv (mest ädel)
MgAlZnFeCuAg
Reaktivitetsserie — metaller ordnade efter ädelhet

Ruta med metallerna Mg, Al, Zn, Fe, Cu, Ag efter adelhet

AAluminium är oadlare an koppar, sa Al avger elektroner som tas upp av Cu2+. Cu2+ reduceras, Al oxideras
BKoppar är oadlare an aluminium
CAl och Cu byter plats spontant utan elektronoverforing
DVattnet löser upp aluminium som direkt bildar kopparmetall
6 / 8
5.3 · Elektrokemi och batterier

Begreppskarta

Begreppskarta · 5.3

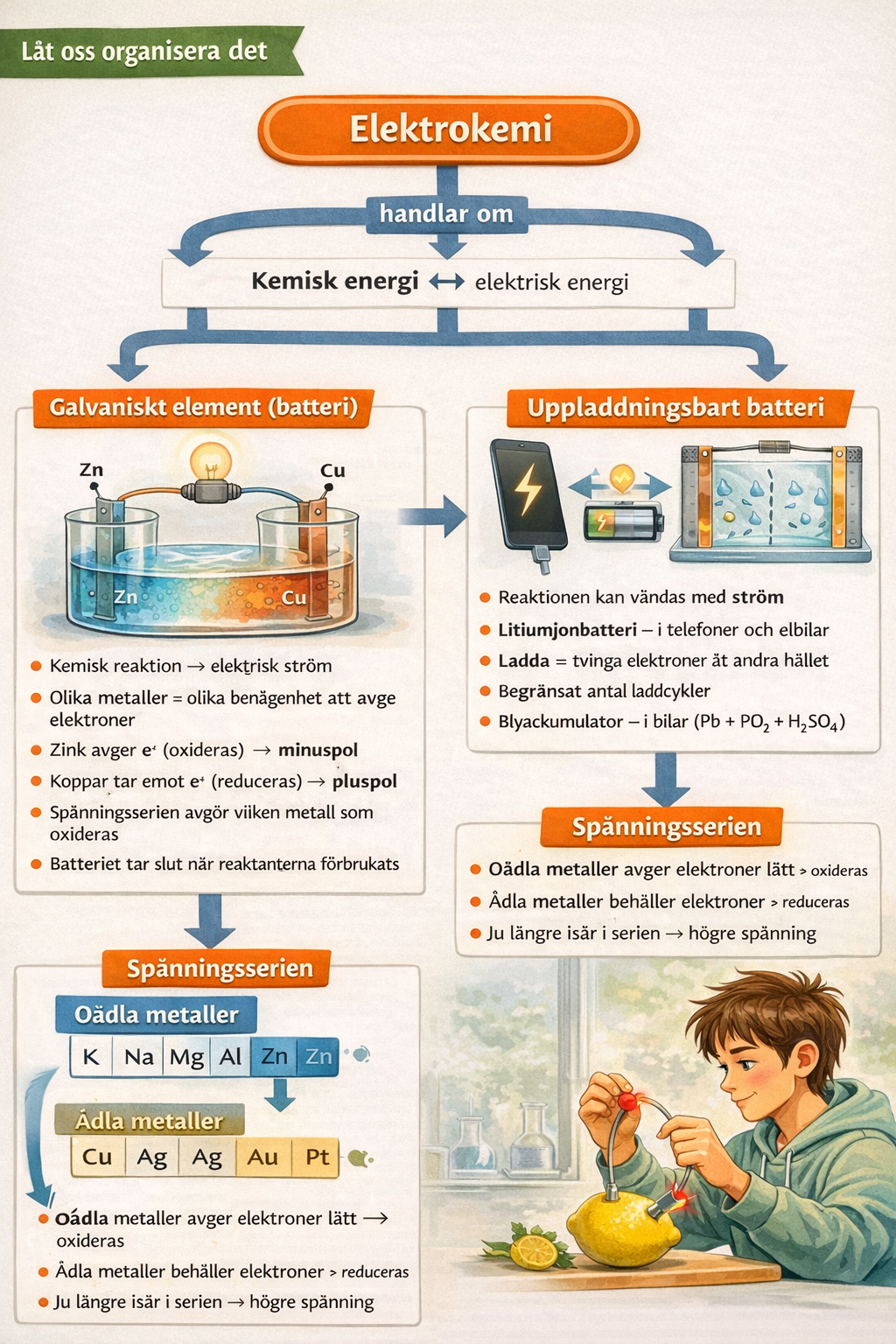

Begreppskarta: Elektrokemi → redox (oxidation/reduktion) → galvanisk cell (anod/katod/elektrolyt) → spänningsserien → spontanitet.
Figur 5.3.2 Begreppskarta 5.3. Redox driver galvaniska celler — spänningsserien förutsäger vilka reaktioner som är spontana.
ÖVNING 5.3.C · sammanfattning
  1. Utan att titta tillbaka: vid vilken elektrod sker oxidation i en galvanisk cell?
  2. Hur avgör spänningsserien om en reaktion är spontan?
  3. En cell byggs av Fe och Ni. Fe befinner sig ovanför Ni i spänningsserien. Vilken är anod — och varför?
7 / 8
5.3 · Elektrokemi och batterier

Varje fråga visar fyra påståenden om elektrokemi. Välj rätt kombination. Räkna med cirka 20 minuter.

1

Vilka av följande påståenden om en galvanisk cell är KORREKTA?

I Vid anoden sker oxidation — metallen avger elektroner.
II Elektroner vandrar från katod till anod i den yttre kretsen.
III Saltbryggan transporterar joner för att balansera laddning.
IV Cellen ger ström obegränsat om elektrolyten byts.
A I och II
B I och III
C II och IV
D I, III och IV
2

Zink (Zn) och koppar (Cu) kopplas ihop i en galvanisk cell. Zn befinner sig ovanför Cu i spänningsserien. Vilka påståenden stämmer?

I Zn är anod och oxideras: Zn → Zn²⁺ + 2e⁻.
II Cu är katod och reduceras: Cu²⁺ + 2e⁻ → Cu.
III Elektronerna vandrar från Cu-elektroden till Zn-elektroden.
IV Reaktionen är spontan.
A I och III
B I, II och IV
C II och IV
D Alla fyra
Sida: s. 216-229 Godkänd: 50% · Väl godkänd: 70% · Med beröm: 90%
8 / 8
